Trotz Einrohrheizung zum Plus-Energie-Haus
Das Reihenendhaus von 1996 zeigt, dass Wärmepumpen auch in Einrohrsystemen mit Heizkörpern problemlos funktionieren und auch solche Gebäude zum Plus-Energie-Haus werden können.
Im Reihenendhaus von 1996 verströmte noch die ursprüngliche Ölheizung ihren Duft durchs Treppenhaus. Nach dem Eigentümerwechsel war für die neuen Eigentümer klar, dass jene schnellstmöglich durch eine Heizung mit erneuerbaren Energien ersetzt werden sollte.
Also wurden für Pelletheizungen und Wärmepumpen Angebote eingeholt und eine raumweise Heizlastberechnung durchgeführt. Nachdem diese ergab, dass die Vorlauftemperaturen niedrig genug sind, um eine Wärmepumpe (WP) gut einsetzen zu können, wurde eine solche bestellt. Dazu wurden 9 von 13 Heizkörpern durch tiefere Heizkörper ersetzt, so dass eine niedrigere Wassertemperatur im System möglich wurde.
Die Verbräuche sind nach Einbau und Optimierung der Regelungseinstellungen um mehr als 50% im Vergleich zum Vorbesitzer gesunken, bei stärkerer Nutzung, aber etwas geringeren Raumtemperaturen und tageweiser Nichtbeheizung des Dachgeschosses bei sehr niedrigen Temperaturen.
Die Optimierung der Regelungseinstellungen umfasste: Starke Absenkung der Heizkurve, starke Reduktion der Warmwasser-Temperaturen (WW), Begrenzung der WP-Betriebszeiten auf wärmere Helligkeitszeit (im Winter werden Heizzeiten wenn nötig tagesindividuell verlängert) für höhere Effizienz, Warmwasser-Bereitung nur mittags (kein Warmwasser-Vorrang), regelmäßige Anpassung von Heizzeiten und Zieltemperaturen, manuelle Deaktivierung des Heizstabes.
Der Endenergie-Verbrauch (Strom versus Öl) sank um 90% und liegt nun bei nur noch 9 kWh/m2 beheizter Fläche (inklusive Warmwasser).
Die 6,25 kWp - Photovoltaik-Anlage ohne Speicher produziert 6.400 kWh pro Jahr, benötigt werden für Strom und Wärme jedoch nur 2.900 kWh. Vom benötigten Wärmepumpenstrom können 45% direkt durch die PV-Anlage gedeckt werden. Nur im Dezember und Januar liefert die PV-Anlage in der Monatsbilanz weniger Strom als benötigt.
Angaben zum Projekt
- Implementer
-
- Betriebsdaten vorhanden (ja/nein)
- ja
Dauer und Finanzierung
- Datum Inbetriebnahme der Wärmepumpe
- Dauer der Umsetzung
- Etwa ein Jahr. 2022 gab es noch längere Warte- und Lieferzeiten.
- €
- Gesamtkosten (inkl. begleitender Maßnahmen)
- 46500 €
- Fördermittel
- 23250 €
Eckdaten Gebäude
- PLZ Gebäudestandort
- 76287
- Gebäudeart
- Reihenhaus
- Baujahr
- 1995-2001
- Sanierungsstand
- Altbau unsaniert
- Beheizte Fäche
- 140 m²
Herausforderungen
Bei Einrohrsystemen, bei denen die Heizkörper nicht parallel an Vor- und Rücklauf angebunden sind, sondern das Wasser "in Reihe" durch die Heizkörper fließt, wird in der Regel vom Einbau einer Wärmepumpe abgeraten, da diese Systeme höhere Temperaturen in den Heizkörpern benötigen, damit auch beim letzten Heizkörper noch genügend warmes Wasser ankommt. Außerdem ist kein klassischer hydraulischer Abgleich der Heizkörper möglich.Lösungsansatz
Durch so genannte Rücklauftemperaturbegrenzer können zumindest die einzelnen Kreise, die die verschiedenen Stockwerke versorgen, abgeglichen werden. Überschreitet der Rücklauf, also das von den Heizkörpern zurückfließende Wasser, eine bestimmte eingestellte Temperatur, wird der Zustrom an Wasser gestoppt, so dass dann die anderen Kreise besser versorgt und eine Überversorgung vermieden werden kann.Erfahrungen und Ausblick

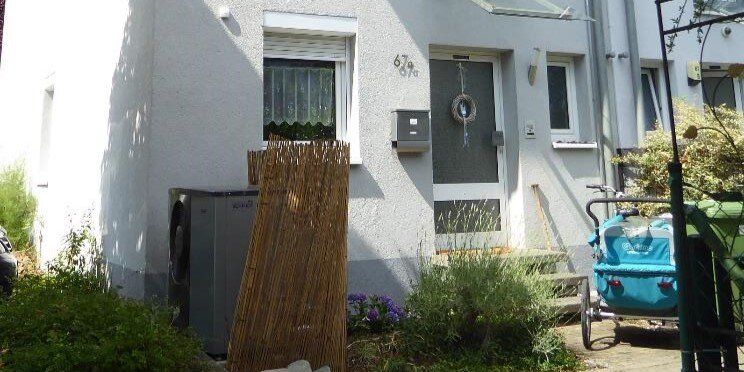

Mit dem Einbau der Wärmepumpe sind wir sehr zufrieden. Die Energiekosten konnten deutlich gesenkt werden. Auch ist das Thema Lärm (das Haus steht in einer Reihenhaussiedlung) kein Problem: die sehr leise Anlage steht sogar direkt unter unserem Schlafzimmerfenster.Für den Einbau warteten wir, bis der Hersteller die ersten Geräte mit dem klimafreundlichen Kältemittel Propan ausgeliefert hatte.
Tipps für Dritte
Die Wärmepumpe sollte hauptsächlich tagsüber betrieben werden, wenn die Außentemperaturen möglichst hoch sind (und ggf. der Strom der PV-Anlage genutzt werden kann).Durch die Nachtabschaltung der Wärmepumpe wird eine enorme Menge an Strom gespart.
Der Heizstab sollte manuell deaktiviert werden, z.B. an entsprechenden Sicherungen im Sicherungskasten, um ein nicht erwünschtes Zusatzheizen zu vermeiden. Der Heizstab würde ja direktelektrisch heizen, also aus einer kWh Strom auch nur eine kWh Wärme machen.
Die Vergrößerung von Heizkörpern ist sehr empfehlenswert und ein guter Dämmstandard des Hauses - wenn machbar - natürlich immer positiv, aber keine unbedingte Voraussetzung.
Eckdaten Energie
- Heizungsart alt
- Ölheizung
- Art Brauchwassererwärmung
- Zentral
- Art der Raumwärmeübergabe
- Heizkörper
- Energieverbrauch
- 12000.00 kWh pro Jahr
- Vorlauftemperatur (vorher)
- 56-60 °C °C
- Leistung Wärmeerzeuger in kW
- 17
Steckbrief Wärmepumpe
- Wärmequelle
- Außenluft
- Thermische Leistung
- 5 kW/h
- kW/h
- Saisonale Leistungszahl SCOP
- 3,7
- Maßnahmen Heizsystem
- Maßnahmen HeizsystemHydraulischer AbgleichHeizkörpertauschPufferspeichersonstiges
- Erläuterungen zum Heizsystem
- Optimierung der Regelung
Betriebsdaten
- Vorlauftemperatur (neu)
- 50 °C
- Stromverbrauch Wärmepumpe
- 1250 kWh pro Jahr
- JAZ Wärmepumpe
- 4,1 (4,0 für Warmwasser; 4,2 für Heizung)
- Bilanzgrenze der berechneten JAZ

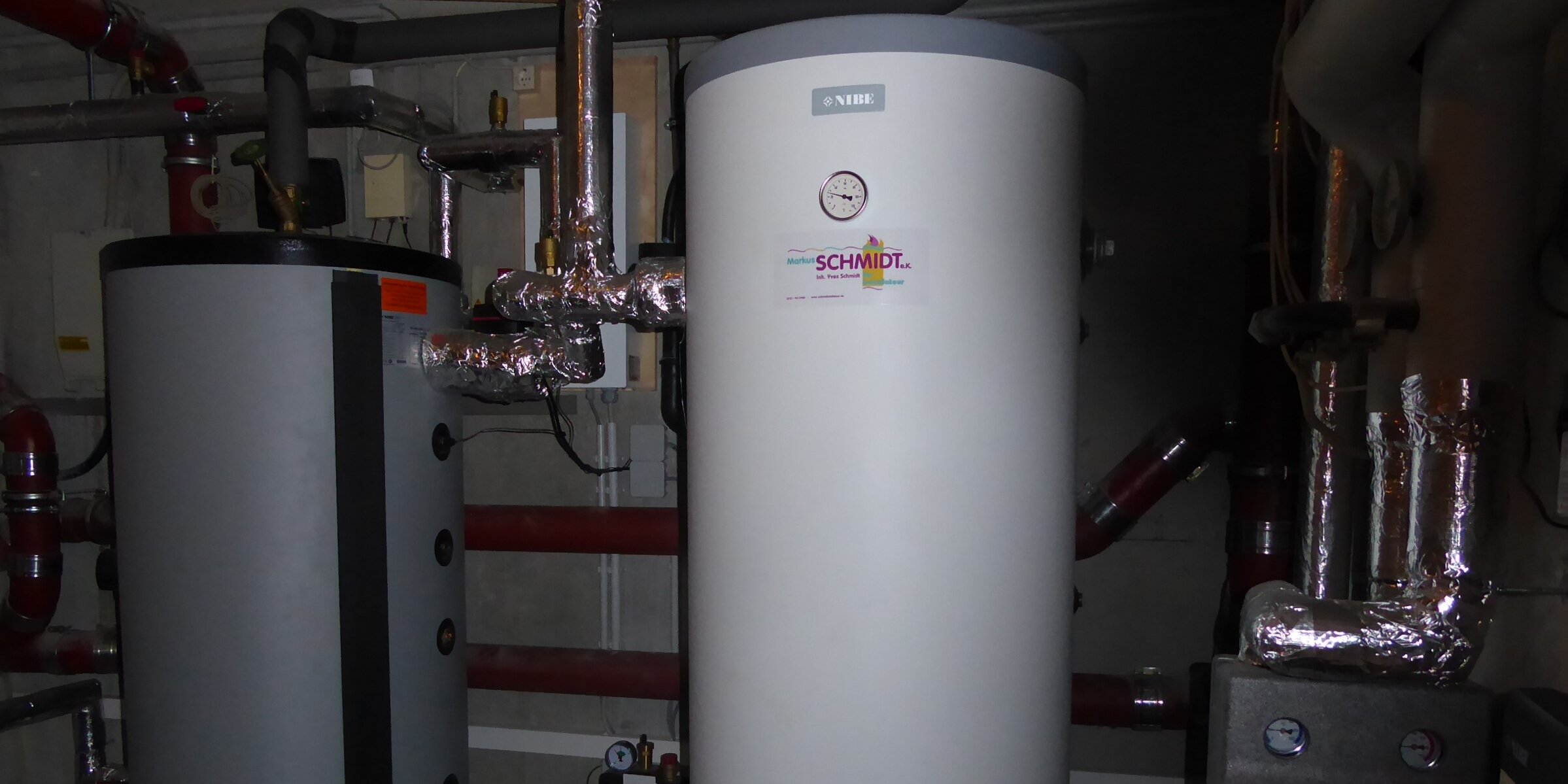

- Stromaufnahme der Wärmepumpe und Wärmeabgabe an die Speicher (JAZ1)
- Erläuterungen
- Der Stromverbrauch wird über einen separaten Stromzähler erfasst, die erzeugte Wärmemenge über einen steuerungsintegrierten Wärmemengenzähler. Die eingetragenen Daten wurden im ersten kompletten Jahr des Betriebs gesammelt.
