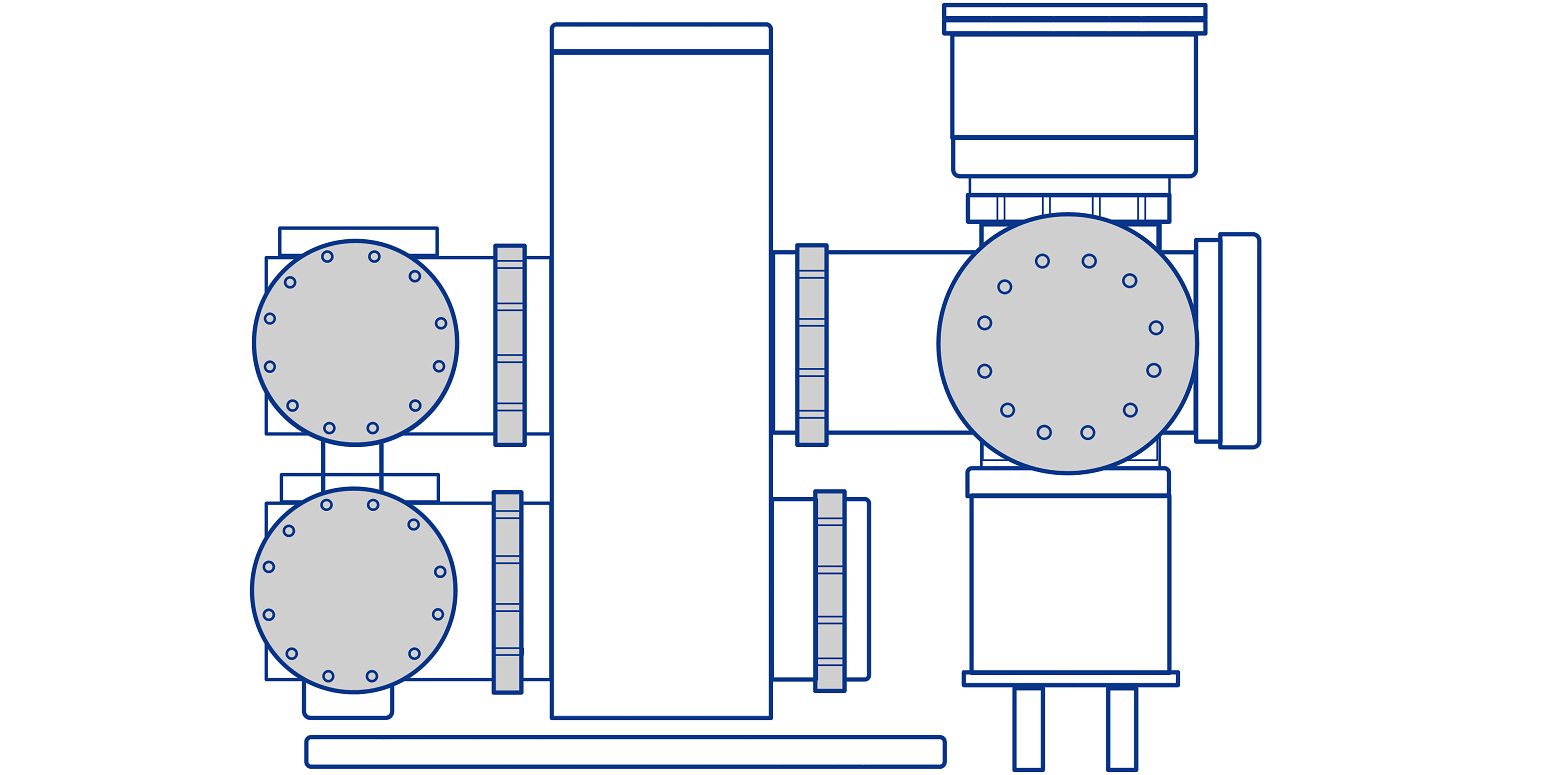

zum Vergrößern anklickenIllustration einer beispielhaften gasisolierten Schaltanlage Quelle: Ecofys
Schwefelhexafluorid (SF6) mit seinem sehr hohen Treibhauspotenzial wird in Schaltanlagen zur Isolation und Löschung eingesetzt. Im Rahmen einer Selbstverpflichtung konnten die Emissionen des stärksten bekannten Treibhausgases deutlich gesenkt werden. Alternative Produkte für die Substitution von SF6 wurden und werden für verschiedene Anwendungsfelder entwickelt.
In elektrischen Betriebsmitteln der Energieübertragung und -verteilung im Mittelspannungs- und Hochspannungsbereich wird seit vielen Jahren SF6 verwendet. Aufgrund seines hohen Treibhauspotenzials von 23.500 (Scientifc Assessment of Ozone Depletion: 2018) bzw. 22.800 (Verordnung (EU) 517/2014) und der langen atmosphärischen Verweildauer reichert sich dieser Stoff in der Atmosphäre an.
Elektrische Schaltanlagen unterliegen den Regelungen der Verordnung (EU) 517/2014. In Abhängigkeit von der Füllmenge und Konstruktion bestehen Anforderungen zur Dichtheitskontrolle, Führung von Aufzeichnungen und Zertifizierung des Personals. Letzteres wird durch die Durchführungsverordnung (EU) 2015/2066 konkretisiert.
Im Artikel 21 der Verordnung (EU) 517/2014 ist eine Bewertung von Alternativen für sekundäre Mittelspannungsschaltanlagen bis 01.07.2020 vorgesehen, mit dem Ziel, gegebenenfalls dem Europäischen Parlament und dem Rat einen Gesetzgebungsvorschlag zur Änderung der Liste des Anhangs III zu unterbreiten.
Das Umweltbundesamt ist der Auffassung, dass es ausreichend Alternativen für SF6 in neuen Mittel- und Hochspannungsschaltanlagen gibt oder in naher Zukunft geben wird. Es setzt sich daher, im Rahmen der Überprüfung des Anhangs III der Verordnung (EU) 517/2014, für ein Verbot von SF6 in neuen Schaltanlagen für alle Spannungsebenen mit einer angemessenen Übergangszeit ein.
Bis 31. Dezember 2022 ist eine Überprüfung für alle Erzeugnisse, die unter die Verordnung fallen, vorgesehen.
Projekt zu elektrischen Betriebsmitteln
Von 2016 bis 2018 wurde die Studie „Konzept zur SF6-freien Übertragung und Verteilung elektrischer Energie“, im Auftrag des Bundesministeriums für Umwelt, Naturschutz und Nukleare Sicherheit (BMU) durchgeführt. Der Schwerpunkt der Studie lag auf der detaillierten Erstellung eines Überblicks über Anlagen mit und ohne SF6-Nutzung. Weiterhin wurde untersucht, welche politischen, gesetzlichen, regulativen und wirtschaftlichen Maßnahmenpakete geeignet sind, eine wirksame Reduktion des SF6-Einsatzes in Neuanlagen zu erzielen. Da eine Substitution der SF6-Technik durch alternative Isoliermedien und Techniken nur im Rahmen der Produktion neuer Anlagen erfolgen kann, konzentrierte sich die Studie ausschließlich auf neue Anlagen. Der intensive Dialog mit Herstellern und Anwendern von Schaltanlagen während der gesamten Laufzeit war dabei von großer Bedeutung.
Das Projekt wurde von der Ecofys Germany GmbH, Teil der Navigant-Gruppe in Zusammenarbeit mit der ETH Zürich, High Voltage Laboratory durchgeführt, vom Umweltbundesamt fachlich betreut und Ende Februar 2018 abgeschlossen.
Präsentation vor politischen Vertretern in Brüssel im September 2017
Am 25.09.2017 fand die Abendveranstaltung für Interessenten unter dem Titel „Relevance of the F-gas regulation for the European energy system“ statt. Hierzu waren Vertreter, deren politische Verantwortung im Bereich F-Gase liegt, geladen. Es nahmen Vertreter der nationalen Regierungen, der Europäischen Kommission, des Europäischen Parlaments sowie von Hersteller- und Anwenderverbänden teil. Die Veranstaltung wurde durch die Leiterin des UBA-Fachbereichs „Nachhaltige Produkte und Produktion, Kreislaufwirtschaft“ Frau Dr. Rechenberg mit einer Präsentation eröffnet. Darauf folgte ein Vortrag zum Projektstand sowie Diskussionen zur Thematik.
Abschlussbericht
Im April 2018 konnte nach einem intensiven Dialog mit Herstellern und Anwendern in Form von Interviews und mehreren Fachgesprächen der Abschlussbericht sowie eine Kurzzusammenfassung veröffentlicht werden. Hierin zu finden sind detaillierte Erkenntnisse vorhandener SF6-Alternativen hinsichtlich ihrer Einsatzfähigkeit, ihrer Vorteile und Einsatzgrenzen sowie Umweltauswirkungen. Die gewonnenen Erkenntnisse dienen dabei einerseits der wissenschaftlichen Ermittlung des Klimaschutzpotentials durch den SF6 Ersatz in Mittel- und Hochspannungsanlagen sowie als Grundlage für einen europäischen Ausstieg und die dafür notwendigen Zeithorizonte sowie Vorschläge für begleitende Maßnahmen. Instrumente und Handlungsempfehlungen hierfür wurden dabei inventarisiert, systematisiert und vergleichend bewertet.
Deutsche Selbstverpflichtung
Am 9. November 2000 wurde zwischen der Bundesrepublik Deutschland und der deutschen Wirtschaft eine Vereinbarung zur Klimavorsorge getroffen. In diesem Rahmen haben im Jahr 2005 die SF6-Produzenten sowie die Hersteller und Betreiber von elektrischen Betriebsmitteln > 1kV eine freiwillige Selbstverpflichtung abgeschlossen, deren Ziel es war und ist, die Emissionen von SF6 zu minimieren.
Im Verlauf dieser Selbstverpflichtung sind die Emissionen an SF6 bei Produktion und Verwendung in Deutschland deutlich zurückgegangen.

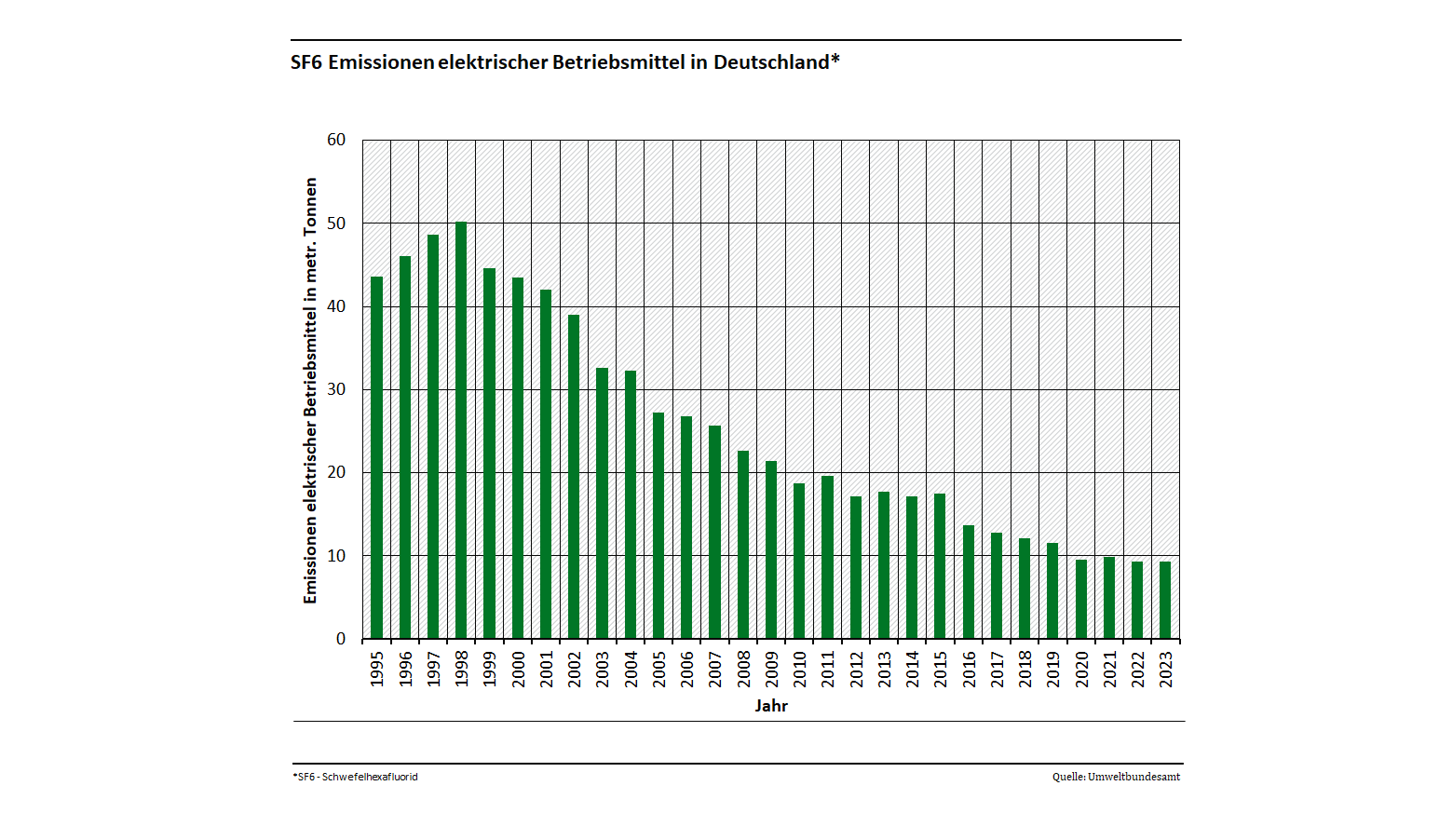

Emissionen elektrischer Betriebsmittel in Deutschland Quelle: Umweltbundesamt
