100 Prozent erneuerbare Wärme für Lüneburger Mehrfamilienhäuser
Zwei Mehrfamilienhäuser wurden von Ölzentralheizung auf eine 100% erneuerbare Wärmeversorgung umgestellt. Ohne Dämmung der Gebäudehülle, fossilen Spitzenlastkessel oder Flächenheizung.

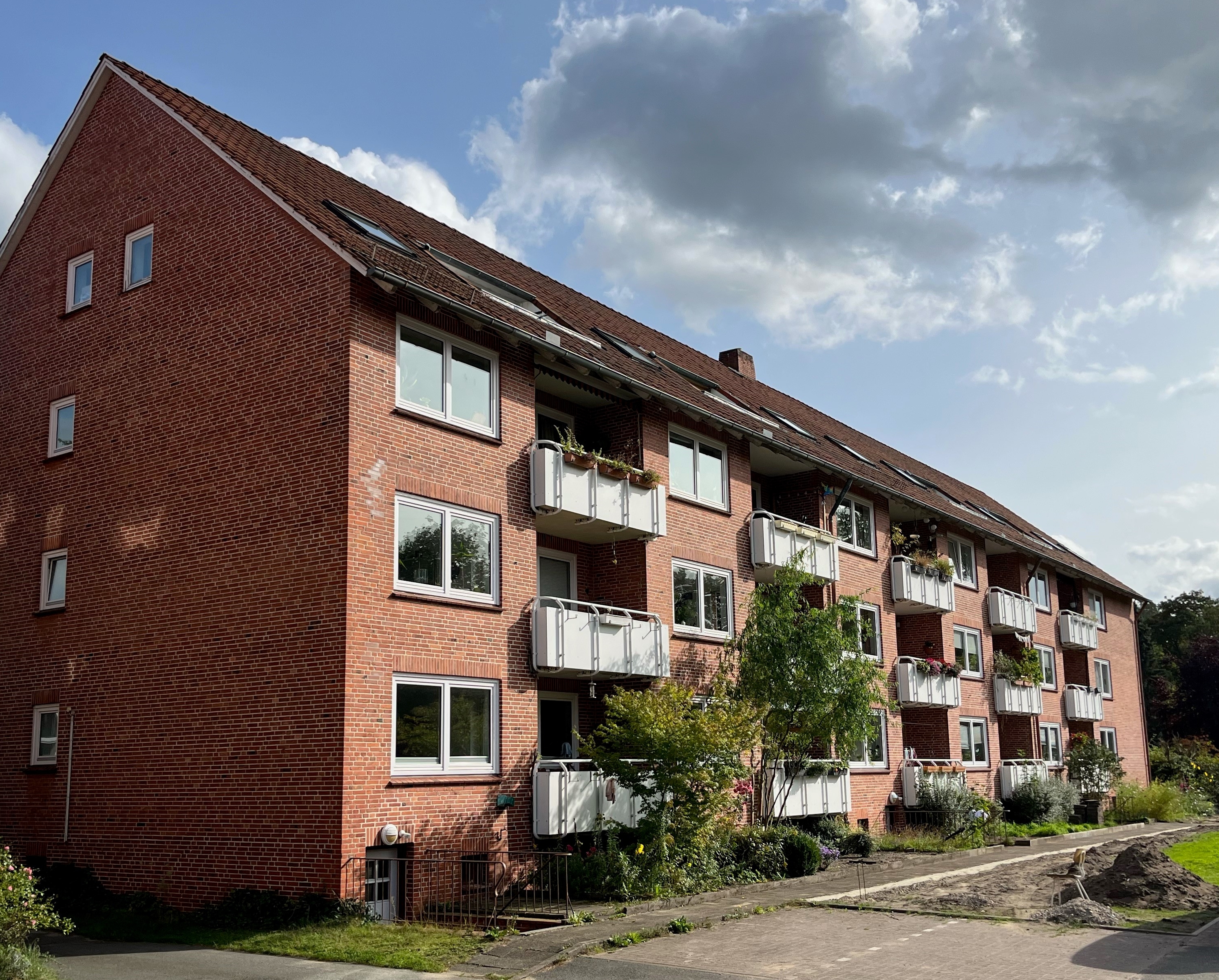

Die beiden Mehrfamilienhäuser, Baujahr 1962, wurden von Ölzentralheizung auf eine effiziente, zu 100 Prozent erneuerbare Wärmeversorgung umgestellt. Ohne Dämmung der Gebäudehülle, ohne fossilen Spitzenlastkessel und ohne Flächenheizung. Das Ziel war, den Ausstoß von Treibhausgasen zu reduzieren und die Betriebskosten für die Mietenden stabil zu halten. Die regionaltypische Ziegelfassade mit eingezogenen Balkonen sollte nicht verändert werden. Auch weitere Arbeiten am und im Gebäude sollten möglichst gering ausfallen, um die damit verbundenen Nachteile zu vermeiden.

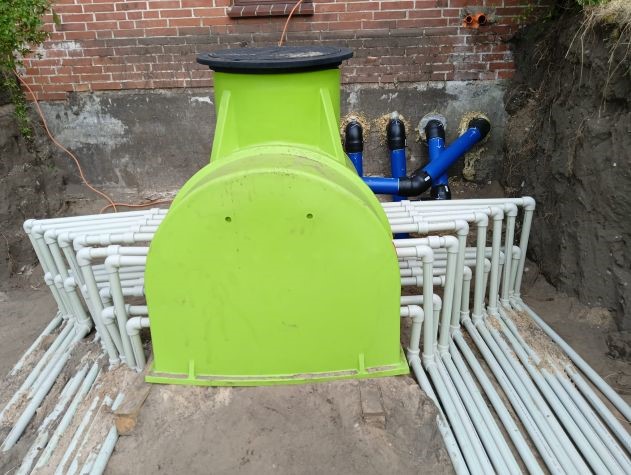

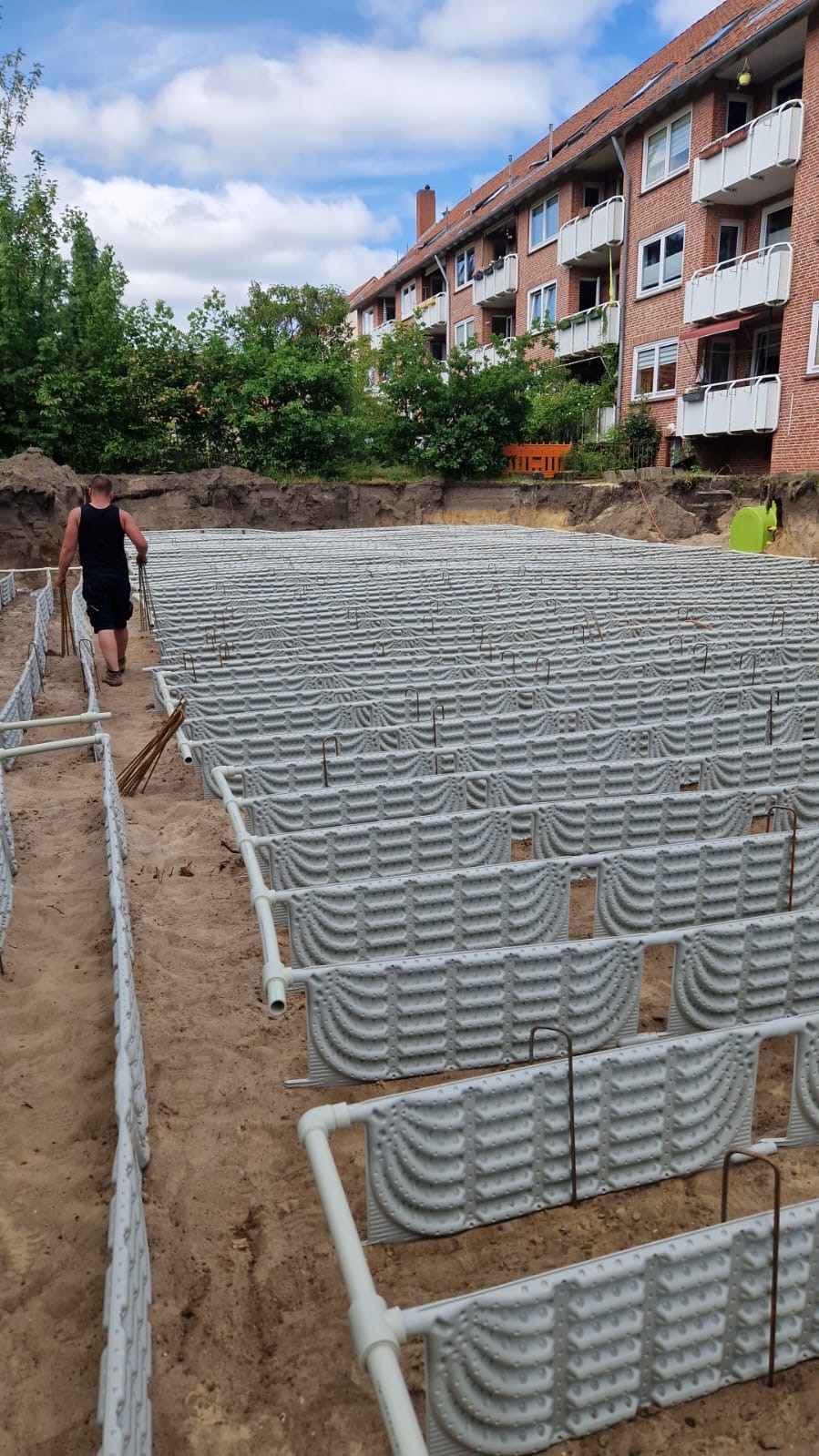

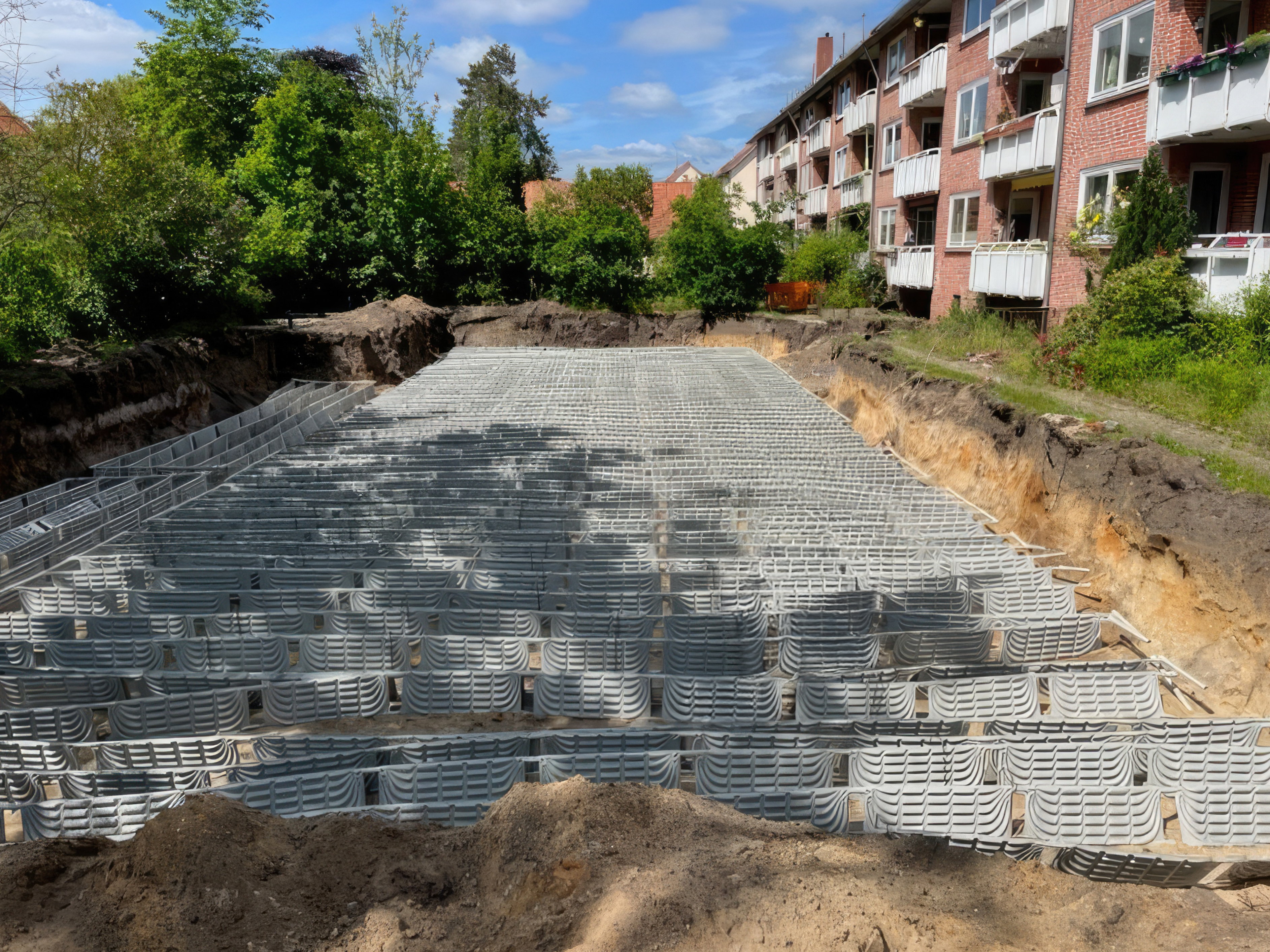

Die Wärme kommt aus zwei oberflächennah verlegten Erdkollektorfeldern mit je 70 kW sowie 20 Energiezäunen mit je 4 kW Leistung. Gesteuert wird die Übertragung der Umweltwärme an die Wärmepumpe von einem regelungstechnisch autarken Hydraulikmodul. Das Kollektorfeld dient sowohl als Wärmequelle wie auch als (saisonaler) Pendelspeicher. Das Quellenmanagement schickt Wärme aus den Energiezäunen, die aktuell nicht für die Beheizung der Gebäude erforderlich ist, über die Kollektoren ins Erdreich. Von dort kann die Wärme in der Heizperiode jederzeit entnommen werden. Zusätzlich wird die natürliche Regeneration des Erdreichs durch Sonneneinstrahlung und Niederschlag unterstützt.
Es werden übers Jahr durchschnittliche Quelltemperaturen von 4 - 5 °C erreicht. Dadurch liegt die Jahresarbeitszahl trotz höherer Vorlauftemperaturen beim sehr guten Wert 4,5. Passgenaue Wärmepumpenheizkörper senken die nötige Vorlauftemperatur. Der Wärmepumpenstrom stammt zum Teil aus einer PV-Dachanlage. Der Umbau konnte im bewohnten Zustand erfolgen, da in den Wohnungen lediglich die Heizkörper getauscht werden mussten. Eine Herausforderung war, dass seitens des Versorgers zusätzliche Hausanschlüsse gelegt werden mussten, um jederzeit die Versorgung der Wärmepumpen mit Strom und die Einspeisung des überschüssigen Solarstroms zu gewährleisten. Dies führte zu erheblichen Verzögerungen im Bauablauf.
Angaben zum Projekt
- Implementer
-
https://www.geocollect.de/ - Kooperationspartner
- Wärmepumpenanlage:
Metternich Haustechnik GmbH, 51570 Windeck
Erdkollektor:
Consulting Janssen, 27386 Hemsbüde
Planung:
Planungsbüro Weidemann, 59505 Bad Sassendorf, mail@mw-tga.de - Betriebsdaten vorhanden (ja/nein)
- nein
Dauer und Finanzierung
- Datum Inbetriebnahme der Wärmepumpe
- Dauer der Umsetzung
- 2 Jahre
- €
- Gesamtkosten (inkl. begleitender Maßnahmen)
- 1840000 €
- Fördermittel
- 919000 €
Eckdaten Gebäude
- PLZ Gebäudestandort
- 21335 Lüneburg
- Gebäudeart
- Mehrfamilienhaus
- Baujahr
- 1946-1976
- Sanierungsstand
- Altbau unsaniert
- Beheizte Fäche
- 2919 m²
Herausforderungen
Die beiden vermieteten Mehrfamilienhäuser mit insgesamt 44 Wohnungen sollten modernisiert werden, ohne die – bauzeitlich sehr gute – Bausubstanz zusätzlich zu dämmen. Unter anderem, um die regionaltypische Ziegelfassade zu erhalten. Zudem sollte die Modernisierung der Gebäude in bewohntem Zustand erfolgen. Die Herausforderung war, ein effizientes Heizsystem zu finden, das einerseits die bauartbedingt höheren Vorlauftemperaturen sicherstellt und andererseits ohne ein zweites, fossiles Heizsystem, etwa ein Gas-Brennwert-Spitzelastkessel, auskommt. Auf dieses zweite System sollte aus ökologischen und finanziellen Gründen verzichtet werden.Lösungsansatz
Die Kombination aus oberflächennaher Erdwärme über effiziente Erdwärmekollektoren in Kombination mit kompakten Aluminium-Energiezäunen und einem intelligenten Quellenmanagement sichert sowohl eine hohe Effizienz als auch Betriebssicherheit. Vier Heizungswasserpufferspeicher mit je 1.000 Liter Volumen stehen zur Verfügung. Im Bedarfsfall werden diese über elektrische Heizstäbe mit PV-Strom oder Ökostrom versorgt. Dadurch und durch die hohe Effizienz der Wärmepumpenanlage ist kein zusätzlicher Spitzenlastkessel (z.B. Gas-Brennwert) erforderlich. In den Wohnungen selbst wurden lediglich die bestehenden Heizkörper durch passgenaue Wärmepumpenheizkörper mit elektrischen Ventilatoren ersetzt. Der Stromverbrauch der Heizkörper wird ebenfalls über die installierte PV-Anlage gedeckt.Erfahrungen und Ausblick
Die Zufriedenheit der Bewohnerinnen und Bewohner sowohl mit der Installation wie mit dem Betrieb der Anlage ist hoch. Die Arbeiten verliefen zufriedenstellend. Der Flächenbedarf der Erdkollektoren ist sehr gering. Problematisch war die Anbindung der Wärmepumpenanlage an das örtliche Verteilnetz. Dafür waren zwei zusätzliche Zuleitungen von Nachbarstraßen erforderlich, da der vorhandene Hausanschluss mit der Leistung der dezentralen, elektrischen Warmwasserbereitung ausgelastet war. Die beiden auf den Gebäuden installierten PV-Anlagen mit insgesamt 72 kWp tragen zu einem finanziell und energetisch sicheren Betrieb bei.Tipps für Dritte
Unbedingt sollte vorab sichergestellt sein, dass die elektrische Anbindung der Wärmepumpen an das Strom-Verteilnetz des örtlichen Netzbetreibers gesichert ist.Eckdaten Energie
- Heizungsart alt
- Ölheizung
- Art Brauchwassererwärmung
- Dezentral, elektrisch
- Art der Raumwärmeübergabe
- Heizkörper
- Energieverbrauch
- 295047.00 kWh pro Jahr
- Vorlauftemperatur (vorher)
- 61-70 °C °C
- Leistung Wärmeerzeuger in kW
- 210
Steckbrief Wärmepumpe
- Wärmequelle
- Erdreich
- Thermische Leistung
- 160 kW/h
- kW/h
- Maßnahmen Heizsystem
- Maßnahmen HeizsystemHydraulischer AbgleichHeizkörpertauschPufferspeicher
Betriebsdaten
- Vorlauftemperatur (neu)
- 45 °C
- kWh pro Jahr
- Erläuterungen
- Die Jahresarbeitszahl umfasst nur die Raumheizung und nicht die Warmwasserbereitung.
Ansprechperson
- Kontaktdetails
-
Geocollect GmbH
Innendienst
Borssenanger 10
09113 Chemnitz
Deutschlandinfo@geocollect.de
